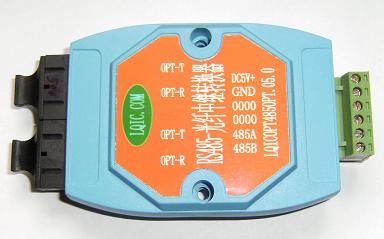

RS485-光纖(xian)中繼轉換器（光纖(xian)總線(xian)型(xing)）/環網型(xing)

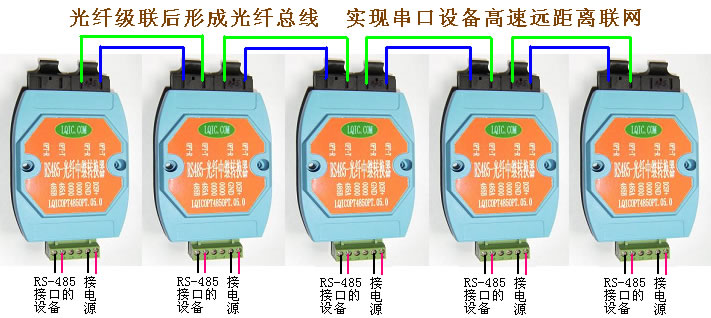

光纖中繼轉換器（光纖總線型）/環網型。該產品采用光纖作為傳輸介質，光纖級聯后形成光纖總線，需要接入485設備時就串入一臺光纖中繼轉換器，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅。
特點：
※
實現RS-232/485 光(guang)纖通(tong)信的(de)中繼，也就是延長串口光(guang)纖通(tong)信距離
※
實現串行光纖多機通信，就是將多個RS-232 或者RS-485 接口接入同一個串口光纖通信網，零延時自動轉發
※ 實現一路RS-232 到兩路光纖的轉換
※
自動偵測串口速率、判別和控制數據傳輸方向
※
最大通信速率(lv)800Kbps，異(yi)步(bu)傳輸(shu)，點到多(duo)點通訊，RS485接口與光纖轉換
※
5VDC電壓輸入(ru),亦可(ke)訂制220VAC
※
多模可選ST/SC接(jie)口(kou)，單模采用FC/SC/ST接口
※
工(gong)作波長：850nm（多模(mo)），1310nm（單模）
※
接口(kou)提供1500W浪涌保(bao)護，15KV靜電保護
※
多(duo)模(mo)通信達到
2公里
，單模達到
20/40/60/80公里
※
RS-485支(zhi)持32點輪詢（可定制128點）
※
單纖和雙纖可選
通訊指標：
|
標準
|
符合
EIA RS-485，RS-422標準
|
|
RS-485信號
|
D+(485A),D-(485B)
|
|
光纖信號
|
IN(OPT-R),OUT(OPT-T)
|
|
工作方(fang)式
|
異步工作,點對點
,點對多點 |
|
方向控制
|
采用數據流(liu)向自動控制技(ji)術(shu),自動判別和控(kong)制(zhi)數(shu)據傳輸方(fang)向(xiang)
|
|
波特率
|
0～800Kbps,自動偵測信號速率
|
|
光纖波長 |
多模850nm,單模1310nm |
|
電口傳(chuan)輸(shu)距(ju)離
|
RS-485口
1200米 |
|
光口傳輸距離
|
多模2公里,單模
20/40/60/80公里
|
|
接口保護
|
600W浪涌保護(hu)、1500V靜(jing)電保(bao)護
|
|
負載能(neng)力
|
RS-485口支(zhi)持32個節(jie)點(可定制(zhi)128點)
|
|
電口形式(shi)
|
6位接線端子 |
|
光口(kou)形式
|
多(duo)模(mo)可選ST/SC接口，單(dan)模采(cai)用FC/SC/ST接口
|
環境指標：
工作溫(wen)度
|
-25℃
～
70℃
|
存儲溫度(du)
|
-40℃
～
85℃
|
相對濕(shi)度(du)
|
5%～90%
|
電源指標：
|
輸入電源
|
支持DC5V或DC5～30V供電
|
|
功耗
|
2W |
外觀指標：
|
長×寬×高(gao)
|
135mm
×
72mm
×
26mm
|
|
外(wai)殼
|
亞當模塊塑料外殼
|
|
顏色
|
藍色
|
|
重量(liang)
|
160g
|
定貨信息：
| LQICOPT485OPTIH.DC5.20km.600k.2SC1 |
RS485-光纖中繼轉換器工業型：DC5V供電，20公里，600kbps，雙纖SC接口單模 |
| LQICOPT485OPTIH.DC5-30.20km.600k.2SC1 |
RS485-光纖中繼轉換器工業型：DC5-30V供電，20公里，600kbps，雙纖SC接口單模 |
| LQICOPT485OPTIH.DC5.3km.600k.2SC2 |
RS485-光纖中繼轉換器工業型：DC5V供電，3公里，600kbps，雙纖SC接口多模 |
| LQICOPT485OPTIH.DC5.20km.600k.1SC1 |
RS485-光纖中繼轉換器工業型：DC5V供電，20公里，600kbps，單纖SC接口單模 |
| LQICOPT485OPTIH.DC5.20km.600k.2ST1 |
RS485-光纖中繼轉換器工業型：DC5V供電，20公里，600kbps，雙纖ST接口單模 |
| LQICOPT485OPTIH.DC5.40km.600k.2SC1 |
RS485-光纖中繼轉換器工業型：DC5V供電，40公里，600kbps，雙纖SC接口單模 |
| |
|
