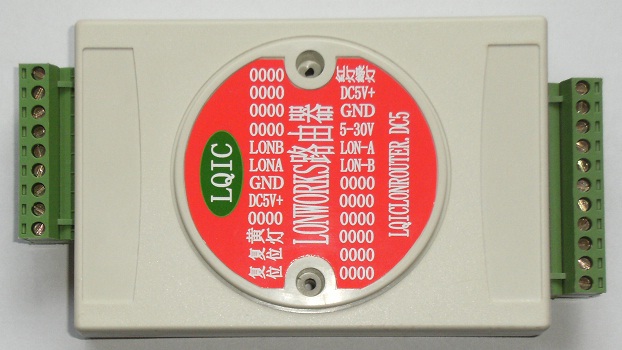

lonworks路由器
- 產品型號：LQICLONROUTER.DC5
- 電源：工作電壓：DC5V 電壓范圍：DC 4.75V～DC5.25V 功耗≤3.0 W
- 輸入輸出接口與安裝方法：
1).無極性LON總線接口：兩線，“LON-A”接到LON總線的A線，“LON-B”接到LON總線的B線。
2).無極性LON總線接口：兩線，“LONA”接LON總線的A線，“LONB”接LON總線的B線。
3).DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
4).LON總線的通信速率一般為７８ｋｂｐｓ,但用于自由拓撲結構時，通信距離較短（只有５００米），而采用雙端總線結構時卻有２７００米。它可工作在５ＭＨｚ、１０ＭＨｚ或２０ＭＨｚ頻率下，并可自動進行時鐘檢測。
4.功能：
1).本產品用于擴展LONWORKS聯網的通訊距離，只要將路由器接入LON通訊網絡就行,經過配置,可實現信息路由過濾功能。可經過多次轉換中繼。
2).一條LON總線最大驅動能力為64個設備，若一條LON總線上超過64個設備，可采用多條LON總線來驅動，或者加LON總線中繼器，或者加路由器。組網簡單靈活，可擴展幾萬個設備。
5.性能：
1).信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
2).對由于長線傳輸帶來的信號延遲問題采用了智能處理。 雙向通訊，納秒級轉換，通訊速度快,即插即用。
通訊指標：
標準
|
符合LONWORKS標準
|
LONWORKS總線電氣接口
|
LONA,LONB
|
LON另一接口 |
LON-A,LON-B
|
工作方式
|
多主方式 |
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向
|
波特率
|
78Kbps |
電口傳輸距離
|
LONWORKS 2700
米
|
接口保護
|
600W浪涌保護、1500V靜電保護
|
負載能力
|
LONWORKS支持127節點 |
電口形式
|
9位和11位接線端子
|
環境指標：
工作溫度
|
-25℃
～
70℃
|
存儲溫度
|
-40℃
～
85℃
|
相對濕度
|
5%～90%
|
電源指標：
輸入電源
|
支持DC5V或AC220V電源輸入可選
|
功耗
|
2W
|
外觀指標：
長×寬×高
|
150mm
×
81mm
×
35mm
|
外殼
|
亞當模塊塑料外殼
|
顏色
|
藍色
|
重量
|
<300g
|
