CAN總線-光纖轉換器（光端機MODEM
）
CAN總線(控制器局部網)是一種有效支持分布式控制或實時控制的串行通信網絡,CAN的應用范圍遍及從高速網絡到低成本的多線路網絡,其位速率可達1Mbps.在自動化電子領域,CAN總線使用十分廣泛.然而,作為一種電氣接口必然容易受到來自自然界的諸多電磁干擾,許多用戶使用CAN總線光纖轉換器MODEM來解決工程中的電磁干擾問題,并延長CAN總線傳輸距離到幾公里甚至幾十公里.

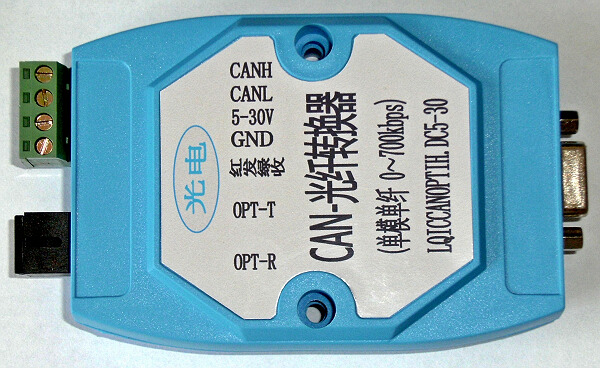

CANOPTIH是一款CAN總線光纖轉換器.采用工業標準設計,向用戶提供CAN 總線端到端的透明傳輸,主要用于單主結構的CAN總線環境中.其豪華外型設計支持DIN-rail標準導軌安裝,安裝簡便.
特點：
※
支持CANBUS 2.0標準
※ DC5V或DC5～30V或AC220V電壓輸入
※ 最大通信速率1Mbps
※ 自動偵測串口速率, 零延時自動轉發
※ 自動判別和控制數據傳輸方向
※ 600W浪涌保護, 支持熱防護和節點掉電保護，支持110個節點相連
※ 多模采用ST/SC接口,單模采用FC/SC接口
※ 工作波長850nm(多模),1310nm(單模)
※ CAN端最大距離可達
5000米
※ 多模通信達到
2公里
,單模
20/40/60公里
※ 異步工作，點對點，點對多點
※ 內外置電源可選
通訊指標：
標準
|
與ISO/DIS 11898標準完全兼容
|
CAN信號
|
CANL,CANH |
光纖信號
|
IN(OPT-R),OUT(OPT-T)
|
工作方式
|
異步工作,點對點,點對多點 |
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向
|
波特率
|
0～1Mbps,自動偵測信號速率
|
接口電阻
|
加終端120歐姆電阻(每條CAN總線最遠兩端的CANL,CANH信號之間)
|
光纖波長
|
850nm(多模),1310nm(單模) |
負載能力
|
支持110個節點
|
電口傳輸距離
|
CAN端最大距離可達
5000米
|
光口傳輸距離
|
多模通信達到
2公里
,單模
20/40/60/80公里
|
接口保護
|
600W浪涌保護、支持熱防護和節點掉電保護
|
電口形式
|
采用4位端子
|
光口形式
|
多模采用ST/SC接口,單模采用FC/SC接口 |
環境指標：
|
工作溫度
|
-25℃
～
70℃
|
|
存儲溫度
|
-40℃
～
85℃
|
|
相對濕度
|
5%～90%
|
電源指標：
|
輸入電源
|
可選DC5V或DC5～30V或AC220V電壓輸入
|
|
功耗
|
2W |
外觀指標：
|
長×寬×高
|
130mm
×
72mm
×
26mm
|
|
外殼
|
亞當模塊塑料外殼
|
|
顏色
|
藍色
|
|
重量
|
160g
|
定貨信息：
| LQICCANOPTIH.DC5.2SC1.20km.500k |
CAN-光纖轉換器工業型：DC5V供電，雙纖SC接口單模，20公里，速率500k |
| LQICCANOPTIH.DC5-30.2SC2.3km.500k |
CAN-光纖轉換器工業型：DC5～30V供電，雙纖SC接口多模，3公里，速率500k |
| LQICCANOPTIH.DC5-30.2SC1.20km.500k |
CAN-光纖轉換器工業型：DC5～30V供電，雙纖SC接口單模，20公里，速率500k |
| LQICCANOPTIH.AC220.1SC1.20km.500k |
CAN-光纖轉換器工業型：AC220V供電，單纖SC接口單模，20公里，速率500k |
| LQICCANOPTEH.DC5.2SC1.20km.500k |
CAN-光纖轉換器工業加強型：DC5V供電，雙纖SC接口單模，20公里，速率500k |
| LQICCANOPTIH.DC5.1ST1.20km.500k |
CAN-光纖轉換器工業型：DC5V供電，單纖ST接口單模，20公里，速率500k |
| LQICCANOPTIH.DC5.2SC1.40km.500k |
CAN-光纖轉換器工業型：DC5V供電，雙纖SC接口單模，40公里，速率500k |
| LQICCANOPTIH.DC5.2SC1.60km.500k |
CAN-光纖轉換器工業型：DC5V供電，雙纖SC接口單模，60公里，速率500k |
| |
|
|
|
CAN-光纖轉換器說明書
一。產品型號LQIC485OPTIH
二。主要技術指標：
工作電壓：工作電壓：DC5V 電壓范圍：DC 4.8V～DC5.3V
工作電流：≤200ｍA
光纖型號：單模1310nm或1550 nm光纖可選
傳輸距離：≤20km(單模)
傳輸介質：單模光纖
使用環境：溫 度：
-25℃
到
70℃
相對濕度： ≤90%(40±2℃)
三。輸入輸出接口與安裝方法：
本產品對外具有一組光纖接口、一個CAN口和一個電源接口。可通過光纖實現CAN總線設備的高速遠距離點對點通訊。
1.有極性CAN總線接口：兩線，“CANH”接CAN總線高電平，“CANL”接CAN總線低電平。
2. 每條CAN總線最遠兩端必須在“CANH” 和“CANL”間加120歐姆的終端電阻。
3. CAN總線走“之”字形，最好不要分岔。
4. CAN總線采用RVS1.0mm2普通非屏蔽雙絞線，通訊距離可達到5km，大大降低工程電纜使用量，大大降低工程造價。并且雙絞線越粗，通訊距離更遠，通訊效果更好。若采用屏蔽雙絞線，通訊效果更好。CAN總線通訊速率：0～1Mbps任意速率自適應。
5.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
若不能正常工作，請檢查接線是否正確。
6.有極性光纖接口：雙SC接口，“OPT-T”接另一轉換器的“OPT-R” ，“OPT-R”接另一轉換器的“OPT-T” 。
7.通訊速率：0～1Mbps任意速率自適應。
8. 光纖尾纖（或跳線）與工程鋪設光纜之間采用熔接技術。
四。功能：
1.本產品用于擴展CAN總線聯網的通訊距離，采用光纖作信號傳輸媒介，具有傳輸距離遠、傳輸頻帶寬、絕緣性能好、抗輻射、抗干擾能力強、重量輕、耐腐蝕等優點。特別適用于核輻射區、超高壓電力系統、強電磁干擾區、雷區、易燃易爆區及強腐蝕環境等場合。
2.使用“CAN-光纖轉換器”可將CAN總線和光纖相連接。需要遠距離抗干擾傳輸時就轉換成光纖，需要連接CAN總線通訊設備時就轉換成CAN總線。
3.雙向通訊，通訊速度快,即插即用，透明傳輸。
五。注意事項：
1.光纖轉換器必須成對使用。電源極性不能接反。
2.光纖接口OPT-T、OPT-R端口在未接光纖前，應加帶塑膠保護罩以避免灰塵等雜質進入端口內部。
3.光纖的彎曲半徑不可小于0.5m。
|
|
| |
|
