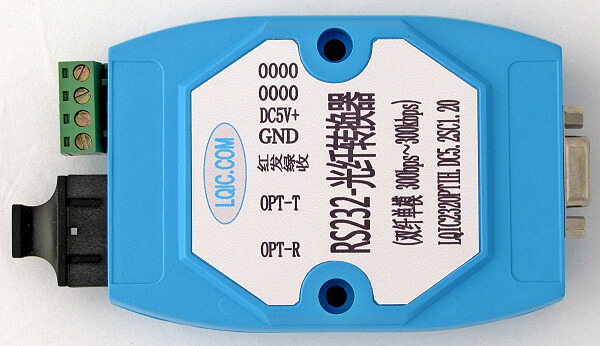

RS-232/光纖轉換器(光端機MODEM)
232OPTEH是一種多功能的RS-232接口光纖MODEM。是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。該產品采用光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅。
特點：
※
可選擇多種款式
※
零延時自動轉發
※
同步點到點傳輸，RS232接口與光纖轉換
※
自動偵測串口速率、判別和控制數據傳輸方向
※
最大通信速率500Kbps
※
外供DC5V或DC5～30V電源，無需串口竊電，適應性更廣
※
可選ST/SC/FC接口
※
工作波長850nm(多模),
1310nm
(單模)
※
接口提供1500W浪涌保護，15KV靜電保護
※
多模通信達到2公里,單模20/40/60/80公里
※
單纖（一根光纖）或者雙纖可選
通訊指標：
|
標準
|
符合
EIA RS-232,RS-485標準
|
|
RS-232信號
|
IN,OUT,GND
|
|
光纖信號
|
IN(OPT-R),OUT(OPT-T)
|
|
工作方式
|
異步工作,單環 |
|
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向
|
|
波特率
|
0～700Kbps,自動偵測信號速率
|
|
光纖波長 |
1310nm
|
|
電口傳輸距離
|
RS-232口
15米 |
|
光口傳輸距離
|
<20公里
|
|
接口保護
|
600W浪涌保護、1500V靜電保護
|
|
電口形式
|
4位接線端子 |
|
光口形式
|
可選ST/
SC/FC接口 |
環境指標：
|
工作溫度
|
-25℃
～
70℃
|
|
存儲溫度
|
-40℃
～
85℃
|
|
相對濕度
|
5%～90%
|
電源指標：
|
輸入電源
|
DC5V或DC5～30V電壓輸入
|
|
功耗
|
<2W
|
外觀指標：
|
長×寬×高
|
130mm
×72mm
×26mm
|
|
外殼
|
鋁合金外殼或亞當模塊塑料外殼
|
|
顏色
|
銀色或藍色
|
|
重量
|
160g
|
定貨信息：
產品型號： |
產品說明： |
價格: |
| LQIC232OPTEH.DC5.2SC1.20 |
工業加強型RS232-光纖轉換器：DC5V供電，雙纖SC接口單模，20公里 |
|
| LQIC232OPTEH.AC220.2SC1.20 |
工業加強型RS232-光纖轉換器：AC220V供電，雙纖SC接口單模，20公里 |
|
| LQIC232OPTEH.DC5.2SC2.3 |
工業加強型RS232-光纖轉換器：DC5V供電，雙纖SC接口多模，3公里 |
|
| LQIC232OPTEH.DC5.1SC1.20 |
工業加強型RS232-光纖轉換器：DC5V供電，單纖SC接口單模，20公里 |
|
| LQIC232OPTEH.DC5-30.2ST1.20 |
工業加強型RS232-光纖轉換器：DC5-30V供電，雙纖ST接口單模，20公里 |
|
| LQIC232OPTEH.DC5.2SC1.40 |
工業加強型RS232-光纖轉換器：DC5V供電，雙纖SC接口單模，40公里 |
|
| LQIC232OPTEH.DC5.2SC1.60 |
工業加強型RS232-光纖轉換器：DC5V供電，雙纖SC接口單模，60公里 |
|
| LQIC232OPTEH.DC5.2SC1.80 |
工業加強型RS232-光纖轉換器：DC5V供電，雙纖SC接口單模，80公里 |
|
| |
|
|
RS232-光纖轉換器說明書
一。產品型號：LQIC232OPTEH.DC5.2SC1.20
二。主要技術指標：
工作電壓：工作電壓：DC5V 電壓范圍：DC 4.8V～DC5.3V
工作電流：≤200ｍA
光纖型號：單模1310nm光纖
傳輸距離：≤20km(單模)
傳輸介質：單模光纖
使用環境：溫度： －10～+50℃
相對濕度： ≤90%(40±2℃)
三。輸入輸出接口與安裝方法：
1.有極性232總線接口：提供連接線纜，帶“DB9（母）”標準接口。
2.有極性光纖接口：“OPT-T”接另一轉換器的“OPT-R” ，“OPT-R”接另一轉換器的“OPT-T” 。
3.DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
可由USB口提供DC5V電源。若不能正常工作，請檢查接線是否正確。
4. 光纖尾纖（或跳線）與工程鋪設光纜之間采用熔接技術。
四。功能：
1.本產品用于擴展RS232聯網的通訊距離，采用光纖作信號傳輸媒介，具有傳輸距離遠、傳輸頻帶寬、絕緣性能好、抗輻射、抗干擾能力強、重量輕、耐腐蝕等優點。特別適用于核輻射區、超高壓電力系統、強電磁干擾區、雷區、易燃易爆區及強腐蝕環境等場合。
2.使用RS232-光纖轉換器可將RS232總線和光纖相連接。需要遠距離抗干擾傳輸時就轉換成光纖，需要連接232通訊設備時就轉換成RS232總線。光纖數據和RS232總線數據完全同步。
五。性能：
1.本轉換器的232總線采用三線制通訊。通訊速率：0～700Kbps任意速率自適應。
2.信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
3.對由于長線傳輸帶來的信號延遲問題采用了智能處理。
4.雙向通訊，納秒級轉換，通訊速度快,即插即用，透明傳輸。
六． 注意事項：
1.光纖轉換器必須成對使用。電源極性不能接反。
2. OPT-T、OPT-R端口在未接光纖前，應加帶塑膠保護罩以避免灰塵等雜質進入端口內部。
3.光纖的彎曲半徑不可小于0.5m。 |
