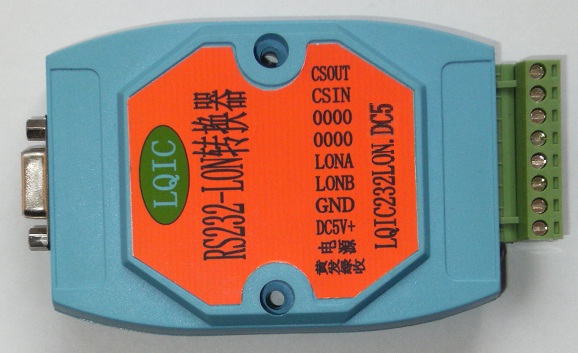

RS232-lonworks轉換器（78k 工業豪華型）
- 產品型號：LQIC232LONIH.DC5
- 電源：工作電壓：DC5V 電壓范圍：DC 4.75V～DC5.25V 功耗≤3.0 W
- 輸入輸出接口與安裝方法：
1).有極性232總線接口：提供連接線纜，帶“DB9（母）”標準接口。
2).無極性LON總線接口：兩線，“LONA”接LON總線的A線，“LONB”接LON總線的B線。
3).DC5V電源接入：“DC5V＋”接到直流5伏電源的正極，“GND”接到直流5伏電源的負極。
4).LON總線的通信速率一般為７８ｋｂｐｓ,但用于自由拓撲結構時，通信距離較短（只有５００米），而采用雙端總線結構時卻有２７００米。它可工作在５ＭＨｚ、１０ＭＨｚ或２０ＭＨｚ頻率下，并可自動進行時鐘檢測。
4.功能：
1).本產品用于擴展RS232聯網的通訊距離，具備將RS232總線信號轉換成滿足LON總線物理層協議信號的功能。不用改變原來的通訊協議，只要將RS232-LON轉換器接入232通訊網絡就行。
2).使用RS232-LON轉換器可將RS232總線和LON總線相連接，實現RS232總線和LON總線的相互轉換。總之：需要遠距離抗干擾傳輸時就轉換成LON總線，需要連接232時就轉換成RS232總線。
3).一條LON總線最大驅動能力為64個設備，若一條LON總線上超過64個設備，可采用多條LON總線來驅動，或者加LON總線中繼器，或者加路由器。組網簡單靈活。
4).RS232總線數據和LON總線數據完全同步，實現物理層透明轉換。
5)．如果要與計算機進行數據交換，則需要用戶自己編制驅動程序來解析LON協議，LON協議可從國家標準化委員會購買。
5.性能：
1).本轉換器的232總線采用三線制通訊。通訊速率：自動跟蹤LON總線。
2).信號收發的智能檢測：
當檢測到有接收信號，則自動轉入接收處理狀態；當檢測到有發送信號，則自動轉入發送處理狀態。
3).對由于長線傳輸帶來的信號延遲問題采用了智能處理。雙向通訊，通訊速度快，透明傳輸。
通訊指標：
標準
|
符合LONWORKS標準
|
LONWORKS總線電氣接口
|
LONA,LONB
|
RS232接口 |
DB9孔頭 |
工作方式
|
多主方式 |
方向控制
|
采用數據流向自動控制技術,自動判別和控制數據傳輸方向
|
波特率
|
78Kbps |
電口傳輸距離
|
LONWORKS 2700
米
|
接口保護
|
600W浪涌保護、1500V靜電保護
|
負載能力
|
LONWORKS支持127節點 |
電口形式
|
8位接線端子
|
環境指標：
工作溫度
|
-25℃
～
70℃
|
存儲溫度
|
-40℃
～
85℃
|
相對濕度
|
5%～90%
|
電源指標：
輸入電源
|
支持DC5V或AC220V電源輸入可選
|
功耗
|
2W
|
外觀指標：
長×寬×高
|
122mm
×
72mm
×
26mm
|
外殼
|
亞當模塊塑料外殼
|
顏色
|
藍色
|
重量
|
<200g
|
定貨信息：
