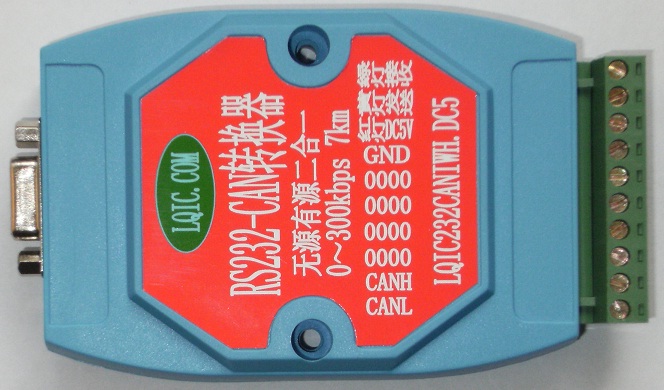

型號:LQIC232CANIWH.DC5
本產品是工業型RS232與CANBUS信號互轉的接口轉換器,既可作為無源轉換器使用,又可作為有源轉換器使用。具有體積小、傳輸距離遠、速率高、性能穩定等特點。
當作為無源轉換器使用時:DC5V和GND端子無需接線,轉換器直接從設備的串口(如計算機的COM口)取饋電。當作為有源轉換器使用時:DC5V和GND端子接到直流5V電源上。
性能和參數:
1、接口兼容EIA/TIA的RS-232和CANBUS標準;獨有的串口保護電路,可帶電熱插拔。
2、通信距離:7000米雙絞線(CANBUS端),8米(RS232端)。內置抗雷擊浪涌保護器和防靜電保護器。
3、無需CTS流控,零延時自動轉發,通信速率0~1000Kbps自適應。
CANH接CAN信號的正,CANL接CAN信號的負。RS232接口可9個腳一對一連到計算機串口,也可只連2,3,5三個引腳。轉換器上的RS232接口的2腳輸出信號(接計算機的2腳),3腳接收信號(接計算機的3腳),5腳GND。
特點:
※
自動偵測串口速率、判別和控制數據傳輸方向
※
特有接口自適應技術
※
單端5V或者5~30V供電,另端采用5VDC-DC
電源隔離3000V
※ 信號傳輸采用3000V高速光隔及預加重技術
※
通信距離長達7000米
