　　　　　　　　　　　　　　RS232/485/422-光纖轉換器說明書

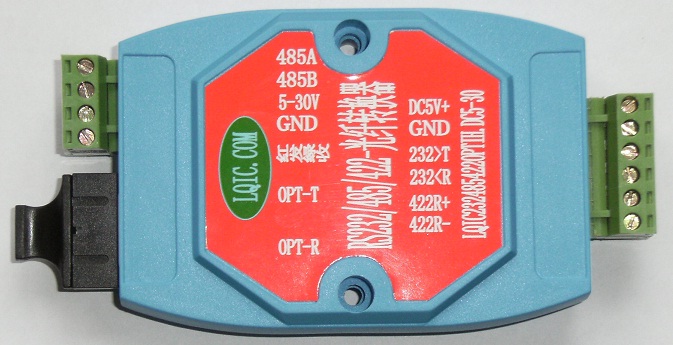

一.產品型號：LQIC232485422OPTIH.DC5-30
二.主要技術指標：
工作電流：≤300ｍA
光纖型號：單模1310nm光纖
傳輸距離：20公里,40公里,60公里可選
傳輸介質：單模光纖 (多模光纖3公里)
三.輸入輸出接口與安裝方法：
1.當作為"RS232-光纖轉換器"使用時，使用232總線接口：三線，"232>T"232信號輸出端，"232<R"232信號輸入端，"GND"接232信號地。
2.當作為"RS485-光纖轉換器"使用時，使用485總線接口：兩線，"485A"接485總線高電平，"485B"接485總線低電平。
3.當作為"RS422-光纖轉換器"使用時，使用422總線接口：四線，"485A"輸出422總線高電平，"485B"輸出422總線低電平，
"422R+"輸入422總線高電平，"422R-"輸入422總線低電平。
4. RS485/422總線采用RVS1.0mm2普通非屏蔽雙絞線，通訊距離可達到1.2km，大大降低工程電纜使用量，大大降低工程造價。并且
雙絞線越粗，通訊距離更遠，通訊效果更好。若采用屏蔽雙絞線，通訊效果更好。485/422總線速率：0~1Mbps任意速率自適應 。
5.直流電源接入："5-30V"接到直流電源的正極，"GND"接到直流電源的負極。
若不能正常工作，請檢查接線是否正確。
6.有極性光纖接口：雙SC接口，"OPT-T"接另一轉換器的"OPT-R" ，"OPT-R"接另一轉換器的"OPT-T" 。
7. 光纖尾纖（或跳線）與工程鋪設光纜之間采用熔接技術。
四.功能：
1.本產品用于擴展RS232/485/422總線聯網的通訊距離，采用光纖作信號傳輸媒介，具有傳輸距離遠、傳輸頻帶寬、絕緣性能好、抗輻射、抗干擾能力強、重量輕、耐腐蝕等優點。特別適用于核輻射區、超高壓電力系統、強電磁干擾區、雷區、易燃易爆區及強
腐蝕環境等場合。
2.使用本轉換器可將RS232/485/422總線和光纖相連接。需要遠距離抗干擾傳輸時就轉換成光纖，需要連接RS232/485/422總線通訊
設備時就轉換成總線。
3.雙向通訊，納秒級轉換，通訊速度快,即插即用，透明傳輸。
五．注意事項：
1.光纖轉換器必須成對使用。電源極性不能接反。
2. TX、RX端口在未接光纖前，應加帶塑膠保護罩以避免灰塵等雜質進入端口內部。
3.光纖的彎曲半徑不可小于0.5m。
 4.紅燈閃爍表示光纖口發送數據，綠燈閃爍表示光纖口接收數據
